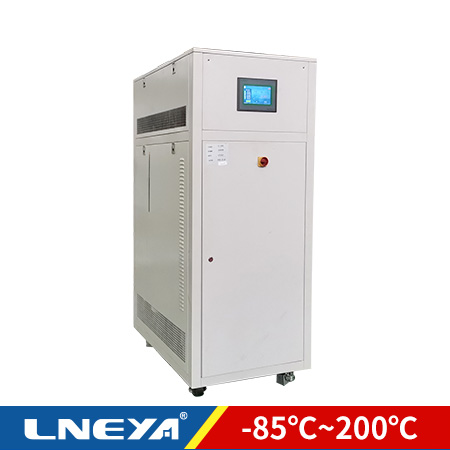

TES-85A15W
产品参数
- 电源功率:37kW
- 加热功率:15kW
- 流量:110L/min
- 压力:2.5bar
- 控温精度:±0.3℃
请搜索 制冷加热控温系统 超低温冷冻机 制冷加热控温控流量系统(汽车防冻液) 制冷加热控温系统(气体) TCU控温单元
型号 | TES-85A15W | |
温度范围 | -85℃~200℃ | |
加热功率 | 15kW | |
制冷量 | 200℃ | 15kW |
100℃ | 15kW | |
20℃ | 15kW | |
0℃ | 15kW | |
-60℃ | 6.5kW | |
-80℃ | 2.5kW | |
导热介质温控精度 | ±0.3℃ | |
系统压力显示 | 制冷系统压力采用指针式压力表实现(高压、低压) 循环系统压力采用压力传感器检测显示在触摸屏上 | |
控制器 | 西门子 S7-1200PLC,模糊PID控制算法,具备串级控制算法 | |
温度控制 | 导热介质出口温度控制模式 外接温度传感器:(PT100或4~20mA或通信给定)控制模式(串级控制) | |
可编程 | 可编制5条程序,每条程序可编制40段步骤 | |
通信协议 | 以太网接口TCP/IP协议 | |
设备内部温度反馈 | 设备导热介质出口温度、介质进口温度、制冷系统冷凝温度、环境温度、压缩机吸气温度、冷却水温度(水冷设备有) | |
外接入温度反馈 | PT100或4~20mA或通信给定 | |
串级控制时 | 导热油出口温度与外接温度传感器的温度差可设定可控制 | |
温差控制功能 | 设备进液口温度与出液口温度的温度差值可设定可控制(保护系统安全) | |
密闭循环系统 | 整个系统为全密闭系统,高温时不会有油雾、低温不吸收空气中水份,系统在运行中不会因为高温使压力上升,低温自动补充导热介质。 | |
加热 | 指系统最大的加热输出功率(根据各型号) 加热器有三重保护,独立温度限制器,确保加热系统安全 功率大于10kW采用调压器,加热功率输出控制采用4~20mA线性控制 | |
制冷能力 | 指在不同的温度具备带走热量的能力(理想状态下),实际工况需要考虑环境散热,请适当放大,并且做好保温措施。 | |
循环泵流量、压力 max | 德国品牌磁力驱动泵 | |
压缩机 | 艾默生谷轮涡旋柔性压缩机 | |
蒸发器 | 采用DANFOSS/高力板式换热器 | |
制冷附件 | 丹佛斯/艾默生配件(干燥过滤器、油分离器、高低压保护器、视镜) | |
膨胀阀 | 丹佛斯热力膨胀阀+艾默生电子膨胀阀 | |
操作面板 | 无锡冠亚定制7英寸彩色触摸屏,温度曲线显示\EXCEL 数据导出 | |
安全防护 | 具有自我诊断功能;相序断相保护器、冷冻机过载保护;高压压力开关,过载继电器、热保护装置等多种安全保障功能。 | |
制冷剂 | R404A/R508B | |
接口尺寸 | G1 | |
外型尺寸(水冷) cm | 100*150*185 | |
水冷型 W | 带W型号为水冷型 | |
水冷冷凝器 | 板式换热器(特别注意要求使用冷水机供水) | |
冷却水量 at 20℃ | 6000L/H 1.5bar~4bar G1 | |
电源 380V50HZ | 37kW max | |
电源 | AC 380V 50HZ 三相五线制 可定制460V 60HZ、220V 60HZ 三相 | |
外壳材质 | 冷轧板喷塑 (标准颜色7035) | |
隔离防爆 | 可定制隔离防爆(EXdIIBT4) 无锡冠亚防爆产品安装许可证号:PCEC-2017-B025 | |
正压防爆 | 可定制正压防爆(EXPXdmbIICT4) 正压系统必须是水冷设备 无锡冠亚防爆产品安装许可证号:PCEC-2017-B025 |
